Những lưu ý khi đi dây hệ thống âm thanh phòng họp

Đi dây hệ thống âm thanh phòng họp là công đoạn ảnh hưởng trực tiếp đến chất lượng tín hiệu, độ ổn định và tuổi thọ của thiết bị. Chỉ một đường dây đấu nối sai, cáp không phù hợp hoặc bố trí quá gần nguồn điện cũng có thể khiến hệ thống bị nhiễu, rè tiếng, mất tín hiệu khi sử dụng. Vậy khi thi công đường dây âm thanh phòng họp cần chú ý những gì? Dưới đây là những vấn đề quan trọng cần nắm rõ để đảm bảo hệ thống hoạt động ổn định, an toàn và có tính thẩm mỹ cao.

Lên sơ đồ đi dây trước khi thi công

Trước khi bắt đầu thi công, kỹ thuật viên cần khảo sát không gian và xây dựng sơ đồ đường dây cho toàn bộ hệ thống. Bản vẽ cần thể hiện rõ vị trí lắp đặt loa, micro, bộ điều khiển trung tâm, amply, mixer, bộ xử lý tín hiệu và các thiết bị liên quan. Từ đó xác định được những tuyến cáp cần triển khai, chiều dài dự kiến và phương án đi dây phù hợp.

Đối với phòng họp nhỏ khoảng 20–30m², đường dây thường tương đối đơn giản, chủ yếu kết nối micro, bộ xử lý và các loa trong phòng. Tuy nhiên, những phòng họp lớn có hàng chục micro hội nghị, nhiều khu vực loa hoặc tích hợp hệ thống họp trực tuyến sẽ cần sơ đồ chi tiết hơn để tránh nhầm lẫn trong quá trình thi công.

Khi thiết kế đường dây, cần ưu tiên những tuyến đi ngắn, thuận tiện bảo trì và hạn chế các đoạn vòng không cần thiết. Không nên chỉ lựa chọn đường dây ngắn nhất mà bỏ qua các yếu tố an toàn, khả năng chống nhiễu hoặc vị trí của những hệ thống kỹ thuật khác.

Một lưu ý quan trọng là cần phối hợp với đơn vị thi công nội thất và điện ngay từ đầu. Nếu đường dây được triển khai trước khi hoàn thiện trần, tường hoặc bàn họp, việc giấu dây sẽ đơn giản và tiết kiệm chi phí hơn nhiều so với thi công bổ sung khi công trình đã đưa vào sử dụng.

Lựa chọn đúng loại dây cho từng thiết bị âm thanh

Không phải tất cả thiết bị trong hệ thống âm thanh phòng họp đều sử dụng cùng một loại dây. Mỗi đường kết nối có đặc điểm riêng về mức tín hiệu, công suất, khoảng cách và khả năng chống nhiễu. Sử dụng sai loại cáp có thể khiến chất lượng âm thanh suy giảm hoặc gây hư hỏng thiết bị.

Dây tín hiệu micro

Đường tín hiệu từ micro đến mixer hoặc bộ xử lý thường có mức điện áp thấp nên dễ bị ảnh hưởng bởi nhiễu điện từ. Với các thiết bị sử dụng kết nối analog cân bằng, nên lựa chọn cáp tín hiệu có hai lõi dẫn cùng lớp chống nhiễu bên ngoài.

Cấu trúc này giúp hệ thống hạn chế nhiễu xuất hiện đồng thời trên hai dây tín hiệu, đặc biệt khi kết hợp với đầu vào cân bằng. Các loại đầu nối XLR được sử dụng phổ biến trong hệ thống micro chuyên nghiệp nhờ khả năng kết nối chắc chắn và phù hợp với tín hiệu cân bằng.

Đối với micro hội nghị kỹ thuật số, cần sử dụng đúng loại dây do nhà sản xuất quy định. Một số hệ thống sử dụng cáp mạng Cat5e hoặc Cat6 với đầu RJ45, trong khi những hệ thống khác dùng cáp và giao thức kết nối riêng. Vì vậy, không nên mặc định rằng mọi thiết bị có cổng RJ45 đều tương thích với mạng Ethernet thông thường.

Dây loa phòng họp

Dây loa có nhiệm vụ truyền tín hiệu công suất từ amply đến loa, do đó cần có tiết diện phù hợp với công suất và chiều dài đường dây. Nếu dây dẫn quá nhỏ, điện trở tăng lên sẽ làm hao hụt công suất, nhất là với hệ thống loa trở kháng thấp sử dụng dây dài.

Chẳng hạn, hệ thống loa trở kháng 4Ω hoặc 8Ω cần được tính toán tiết diện dây cẩn thận hơn khi phải kéo cáp đi xa. Với các tuyến dây vài chục mét, cáp đồng có tiết diện 1,5mm² hoặc 2,5mm² thường được xem xét, nhưng lựa chọn cuối cùng còn phụ thuộc vào công suất, tổng chiều dài mạch và mức suy hao cho phép.

Đối với hệ thống loa đường dây 100V, dòng điện truyền tải thường thấp hơn so với hệ thống trở kháng thấp ở cùng mức công suất, nhờ đó thuận tiện hơn khi phân phối tín hiệu đến nhiều loa ở khoảng cách xa. Dù vậy, vẫn cần tính toán tiết diện dây và tổng tải thay vì sử dụng dây nhỏ tùy ý.

Dây mạng và dây kết nối thiết bị số

Những hệ thống phòng họp sử dụng micro IP, bộ xử lý âm thanh qua mạng hoặc thiết bị hỗ trợ Dante, AVB thường cần cáp mạng đạt tiêu chuẩn phù hợp. Cat5e và Cat6 là hai lựa chọn phổ biến, tùy theo yêu cầu về băng thông và khả năng tương thích của hệ thống.

Với đường truyền Ethernet bằng cáp đồng xoắn đôi thông thường, chiều dài kênh truyền tiêu chuẩn thường không vượt quá 100m, bao gồm cả dây cố định và dây nhảy. Một số kết nối chuyên dụng có thể quy định khoảng cách ngắn hơn, vì vậy phải đối chiếu tài liệu của thiết bị trước khi thi công.

Nếu thiết bị nhận nguồn qua PoE hoặc PoE+, cần kiểm tra cả công suất cấp nguồn, chất lượng cáp và khả năng hỗ trợ của switch mạng để tránh hiện tượng thiết bị tự khởi động lại hoặc mất kết nối.

Không đi dây tín hiệu âm thanh chung với dây điện nguồn

Đây là một trong những nguyên tắc quan trọng nhất khi thi công hệ thống âm thanh phòng họp. Dây điện nguồn, đặc biệt là đường cấp điện cho động cơ, máy điều hòa hoặc thiết bị công suất lớn, có thể tạo ra nhiễu điện từ ảnh hưởng đến các đường tín hiệu âm thanh.

Nếu dây micro chạy song song sát dây điện trong một khoảng dài, hệ thống có nguy cơ xuất hiện tiếng ù, rè hoặc tiếng nhiễu khó chịu khi tăng âm lượng. Vấn đề này thường dễ nhận thấy hơn ở những đường tín hiệu analog không cân bằng hoặc có lớp chống nhiễu kém.

Để hạn chế tình trạng trên, nên bố trí dây tín hiệu và dây nguồn trong những tuyến ống hoặc máng cáp riêng biệt. Khoảng cách giữa các tuyến phụ thuộc vào loại cáp, phương pháp bảo vệ, môi trường điện từ và yêu cầu an toàn điện của công trình.

Trong trường hợp bắt buộc phải giao nhau, nên bố trí hai tuyến cáp cắt nhau gần vuông góc 90° thay vì chạy song song sát nhau. Cách bố trí này giúp giảm chiều dài đoạn dây chịu ảnh hưởng từ trường của đường điện.

Đặc biệt, không được tự ý luồn dây tín hiệu điện áp thấp chung ống với dây điện lưới nếu phương án đó không đáp ứng các quy định về cách điện và phân tách mạch. Ngoài vấn đề nhiễu, đây còn là yêu cầu liên quan trực tiếp đến an toàn điện khi vận hành và bảo trì.

Kiểm soát chiều dài dây để hạn chế suy hao tín hiệu

Chiều dài đường dây ảnh hưởng đến cả chất lượng truyền dẫn và chi phí thi công. Dây càng dài thì điện trở, điện dung và nguy cơ chịu ảnh hưởng từ môi trường càng đáng được quan tâm.

Với đường micro analog cân bằng, hệ thống có thể truyền tín hiệu qua khoảng cách tương đối xa nếu sử dụng cáp chất lượng tốt và thiết bị kết nối phù hợp. Tuy nhiên, không có một mức chiều dài tối đa áp dụng cho mọi loại micro. Cần kiểm tra đặc điểm tín hiệu, điện dung cáp, môi trường lắp đặt và thông số đầu vào của thiết bị.

Đối với dây loa, chiều dài có ảnh hưởng trực tiếp đến điện trở của mạch. Chẳng hạn, dây đồng tiết diện 1,5mm² dài 30m từ amply đến loa sẽ tạo thành mạch dẫn có tổng chiều dài hai chiều khoảng 60m. Điện trở của đoạn dây này vào khoảng 0,7Ω ở điều kiện tham khảo, một giá trị có thể gây suy hao đáng kể nếu sử dụng với loa 4Ω.

Vì vậy, trước khi thi công cần đo chiều dài thực tế, cộng thêm phần dây dự phòng hợp lý tại các vị trí đấu nối và lựa chọn tiết diện phù hợp. Không nên cuộn một lượng dây dư quá lớn phía sau tủ thiết bị hoặc bên trên trần vì vừa gây lộn xộn vừa khó kiểm tra về sau.

Sử dụng ống bảo vệ và máng cáp phù hợp

Hệ thống dây âm thanh nên được bảo vệ bằng ống luồn, máng cáp hoặc các phụ kiện chuyên dụng để hạn chế tác động cơ học và tạo sự gọn gàng cho công trình. Phương án bảo vệ cần được lựa chọn theo vị trí thi công và điều kiện môi trường.

Đối với phòng họp sử dụng trần thạch cao, dây thường được đi trong khoảng trống phía trên trần. Tại những khu vực này, nên cố định dây vào hệ thống giá đỡ hoặc máng cáp thích hợp, tránh để dây nằm tự do trên tấm trần hay mắc vào các thiết bị điện khác.

Ở vị trí đi âm tường, ống luồn dây cần được bố trí trước giai đoạn hoàn thiện bề mặt. Nên hạn chế các góc cua quá gắt vì chúng có thể khiến việc kéo cáp khó khăn, làm biến dạng lõi dẫn hoặc ảnh hưởng đến chất lượng đường truyền.

Với hệ thống đi dây dưới sàn, cần sử dụng hộp âm sàn và ống bảo vệ phù hợp. Những vị trí có nguy cơ chịu lực đè, va đập hoặc tiếp xúc với nước phải được xử lý riêng để đảm bảo an toàn và độ bền.

Ngoài ra, cần lựa chọn loại cáp và ống bảo vệ đáp ứng yêu cầu về chống cháy, mức độ phát khói hoặc các quy định liên quan đến vị trí lắp đặt. Những công trình có yêu cầu phòng cháy chữa cháy riêng phải tuân thủ thiết kế và quy định kỹ thuật tương ứng.

Chú ý kỹ thuật đấu nối và phân biệt cực tính dây loa

Đấu nối sai là nguyên nhân phổ biến khiến hệ thống âm thanh phòng họp bị mất tiếng, chập chờn hoặc hoạt động không đúng thiết kế. Vì vậy, tất cả đầu nối cần được thực hiện đúng sơ đồ và kiểm tra trước khi cấp nguồn.

Đối với dây loa trở kháng thấp, cần phân biệt rõ cực dương (+) và cực âm (-). Nếu một loa bị đấu ngược cực tính so với các loa còn lại, tín hiệu âm thanh có thể bị triệt tiêu một phần tại những vùng nghe giao thoa, làm giảm chất lượng tái tạo âm thanh.

Với hệ thống loa 100V, phải đấu đúng chân COM và chân công suất tương ứng với mức lấy công suất được lựa chọn. Không được nhầm đầu ra 100V với đầu ra loa trở kháng thấp hoặc kết nối vào chân không phù hợp, vì có thể gây quá tải và làm hỏng thiết bị.

Ở các đường tín hiệu micro, đầu nối XLR cần được đấu đúng theo sơ đồ chân của thiết bị. Với kết nối XLR cân bằng ba chân thông dụng, chân 1 thường dành cho màn chắn hoặc mass, chân 2 là tín hiệu dương và chân 3 là tín hiệu âm.

Những mối nối phải được cố định chắc chắn, tránh để lõi đồng lộ ra bên ngoài hoặc tiếp xúc với các chân khác. Nên ưu tiên đầu nối đúng chuẩn và hạn chế nối dây giữa chừng tại những vị trí khó tiếp cận. Nếu bắt buộc phải nối, cần sử dụng hộp nối và phụ kiện phù hợp để đảm bảo độ bền lâu dài.

Đánh dấu dây và sắp xếp gọn gàng trong tủ thiết bị

Trong một phòng họp có nhiều thiết bị, số lượng dây kết nối có thể lên đến hàng chục tuyến khác nhau. Nếu không đánh dấu từ đầu, việc tìm kiếm một đường dây bị lỗi sẽ mất rất nhiều thời gian.

Cách đơn giản là dán nhãn ở cả hai đầu dây, thể hiện rõ thiết bị nguồn, thiết bị đích và số thứ tự kết nối. Chẳng hạn, đường dây từ micro số 01 đến bộ điều khiển có thể được ghi MIC-01, trong khi dây loa khu vực bên trái có thể sử dụng ký hiệu SPK-L.

Đối với tủ rack, nên phân chia khu vực dây nguồn, dây tín hiệu analog, dây loa và dây mạng một cách hợp lý. Có thể sử dụng thanh quản lý cáp, dây buộc dạng dán hoặc phụ kiện cố định chuyên dụng để giữ các đường dây ngăn nắp.

Tuy nhiên, không nên siết dây buộc quá chặt, đặc biệt với cáp mạng và cáp tín hiệu có cấu trúc xoắn đôi. Lực ép lớn có thể làm biến dạng cáp và ảnh hưởng đến đặc tính truyền dẫn. Đồng thời, cần chừa một đoạn dây hợp lý phía sau thiết bị để thuận tiện khi tháo lắp hoặc bảo trì.

Đảm bảo bán kính uốn cong và tránh kéo căng dây

Một sai lầm thường gặp trong quá trình thi công là kéo dây quá căng hoặc bẻ gập cáp tại các góc tường, mép bàn và vị trí ra vào tủ kỹ thuật. Những thao tác này có thể làm tổn thương lõi dẫn, lớp cách điện hoặc cấu trúc chống nhiễu.

Mỗi loại cáp đều có yêu cầu riêng về bán kính uốn cong tối thiểu. Với cáp mạng, nhà sản xuất thường quy định giới hạn uốn khi thi công và sau khi lắp đặt. Việc bẻ gập dây vượt quá giới hạn có thể làm thay đổi đặc tính của các cặp dây xoắn, gây suy giảm chất lượng tín hiệu.

Đối với cáp micro, cần tránh để dây liên tục chịu lực kéo tại đầu nối XLR hoặc vị trí gắn vào chân micro. Nếu đi dây qua bàn họp, nên sử dụng hộp kết nối hoặc phụ kiện giữ dây để hạn chế tác động khi người dùng di chuyển thiết bị.

Tại các góc cua, kỹ thuật viên nên tạo đường cong mềm thay vì bẻ dây thành góc nhọn. Những đoạn dây phải kéo qua ống dài cũng cần được thi công với lực kéo phù hợp để không làm hỏng cấu trúc bên trong.

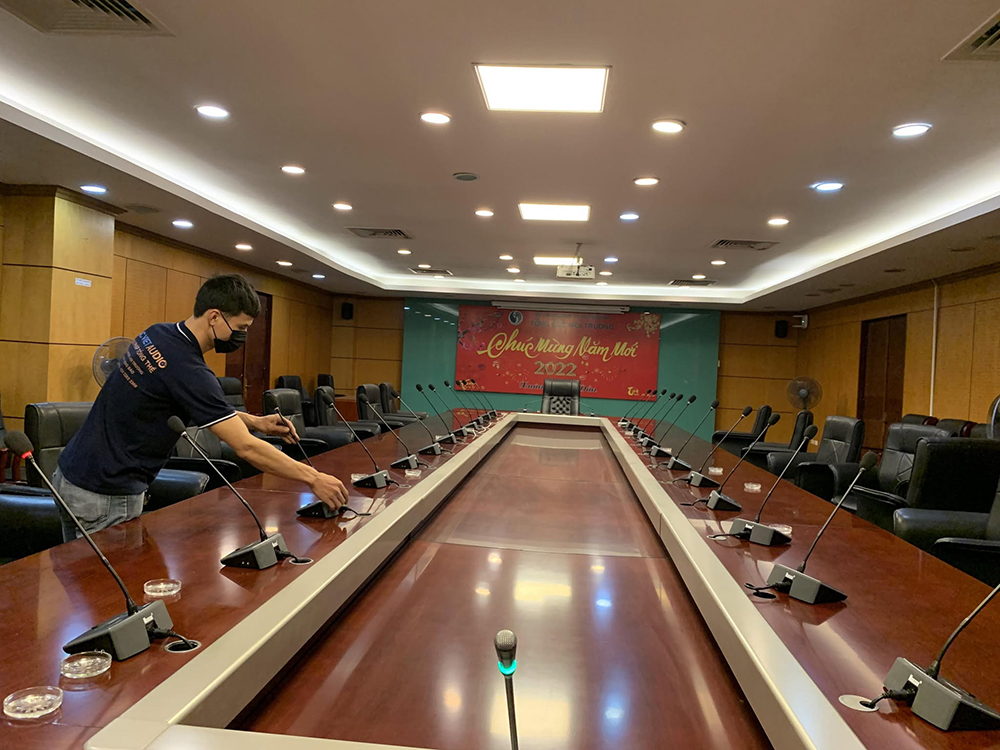

Chú ý vị trí đi dây tại bàn họp và khu vực sử dụng

Bàn họp là nơi thường xuyên xuất hiện các thiết bị như micro, máy tính, màn hình điều khiển và hộp kết nối. Nếu đường dây không được bố trí hợp lý, chúng có thể gây vướng víu, ảnh hưởng đến tính thẩm mỹ và tạo bất tiện khi sử dụng.

Với micro cổ ngỗng cố định, dây có thể được luồn qua lỗ kỹ thuật trên mặt bàn và đi xuống hệ thống máng cáp bên dưới. Cách bố trí này giúp mặt bàn gọn gàng, đồng thời hạn chế tình trạng người sử dụng vô tình kéo hoặc làm rơi thiết bị.

Trong những phòng họp có nhiều máy tính, nên sử dụng hộp kết nối âm bàn để tập trung các cổng HDMI, USB, mạng hoặc những giao tiếp cần thiết. Tuy nhiên, cần xác định rõ loại kết nối nào phục vụ âm thanh, hình ảnh và điều khiển để lựa chọn đúng loại cáp.

Đặc biệt, tránh để dây băng ngang lối đi hoặc khu vực kéo ghế. Nếu bắt buộc phải đi dây nổi trên sàn, cần sử dụng nẹp bảo vệ phù hợp nhằm hạn chế nguy cơ vấp ngã và hư hỏng dây cáp.

Kiểm tra toàn bộ đường dây trước khi vận hành

Sau khi hoàn thành thi công, không nên cấp nguồn và vận hành ngay mà cần kiểm tra toàn bộ đường dây. Công đoạn này giúp phát hiện sớm các lỗi đấu nối, đứt ngầm hoặc chập mạch trước khi chúng ảnh hưởng đến thiết bị.

Đầu tiên, kỹ thuật viên cần kiểm tra bằng mắt thường để xác định dây có bị trầy xước, gập gãy hoặc lỏng đầu nối hay không. Tiếp theo, sử dụng thiết bị kiểm tra phù hợp để xác nhận tính liên tục, thứ tự chân kết nối và tình trạng chập giữa các lõi.

Với dây loa, cần kiểm tra cực tính và tổng trở hoặc đặc tính tải bằng thiết bị đo thích hợp. Đối với hệ thống 100V, không nên chỉ sử dụng phép đo điện trở DC để kết luận tổng tải công suất, bởi đặc tính biến áp loa còn phụ thuộc vào tín hiệu xoay chiều ở tần số làm việc.

Với cáp mạng, nên sử dụng máy kiểm tra để xác nhận sơ đồ đấu dây, độ dài và các thông số truyền dẫn cần thiết. Những tuyến cáp phục vụ âm thanh qua mạng cần được kiểm tra thêm khả năng kết nối giữa các thiết bị và tính ổn định khi truyền tín hiệu.

Cuối cùng, tiến hành bật hệ thống theo đúng trình tự và kiểm tra lần lượt từng micro, từng loa. Nếu xuất hiện tiếng ù, rè hoặc tín hiệu chập chờn, cần xác định nguyên nhân từ đường dây, đầu nối, nguồn điện hay cấu hình thiết bị trước khi điều chỉnh các thông số âm thanh.
